Augenfällige Wirkungen von Magneten
Es dürfte wohl jedem bekannt sein, daß ein Stabmagnet zwei, in Anlehnung an die Erde normalerweise als Süd- und Nordpol bezeichnete Enden besitzt, auch Pole genannt. Hat man zwei Magnete, so ziehen sich Nord- und Südpol an, während sich gleiche Pole abstoßen, ohne daß man hierzu Energie zuführen muß. Auf dieser Basis funktionieren auch Kompaßnadeln: Es handelt sich um kleine, sehr leichte, beweglich gelagerte Magnete, die sich üblicherweise im Magnetfeld der Erde ausrichten und aufgrund ihrer Ausrichtung eine Information über das umgebende Magnetfeld liefern.

Bild 1: Wirkung von Magneten aufeinander

Indem man z.B. auf einen mit vielen Kompaßnadeln versehenen Karton einen Stabmagneten legt, kann man die Auswirkungen des starken Magnetfelds eines Magneten auf die Umgebung d.h. die schwachen Magnetfelder der Kompaßnadeln studieren. Mit einer Reihe von Kompaßnadeln kann man also Magnetfelder "sichtbar" machen. In Bild 2 ist dies anhand einer Graphik verdeutlicht.

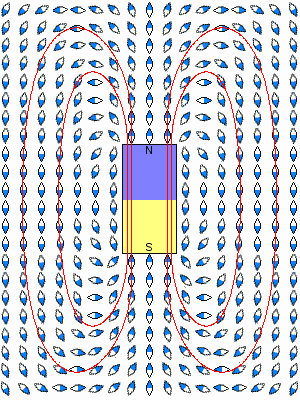

Bild 2: Das Magnetfeld eines Stabmagneten

Die Kompaßnadeln richten sich hierbei an den magnetischen Feldlinien aus, von denen in roter Farbe vier Stück exemplarisch eingezeichnet sind. Es handelt sich hierbei nur um gedachte Linien, denn sehen kann man sie selbstverständlich nicht.
