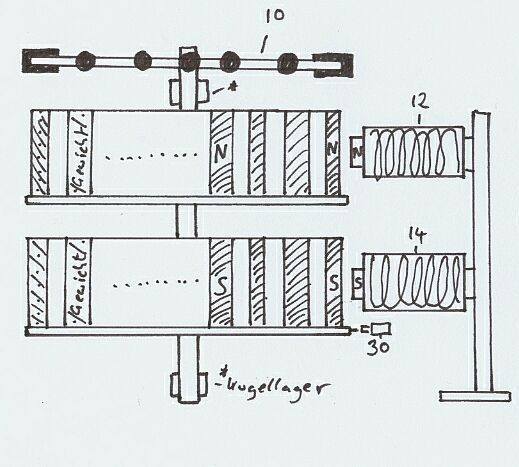

Auf dieser Abbildung erkennen wir den Gesamtaufbau. Er hat hierzu 2 Scheiben übereinander angeordnet. Hierbei haben die obere und untere Scheibe wohl die identische Anordnung an Magneten und Gegengewichte. Der Unterschied liegt in der Ausrichtung der Pole. Auf der oberen Scheibe zeigen die N-Pole nach außen, und auf der unteren Scheibe die S-Pole. Weiterhin sind, die beiden Elektromagneten (12, 14) so gewickelt, das ihre Außenpole zur Scheibe hin, die gleiche Polung haben wie die der Permanentmagneten. Somit hat Elektromagnet 12 eine N-Polung, und Elektromagnet 14 eine S-Polung. Hier schön zu erkennen, ist der Mikroschalter oder Lichtschranke (30) zur Steuerung des Stromes für die Elektromagneten.
